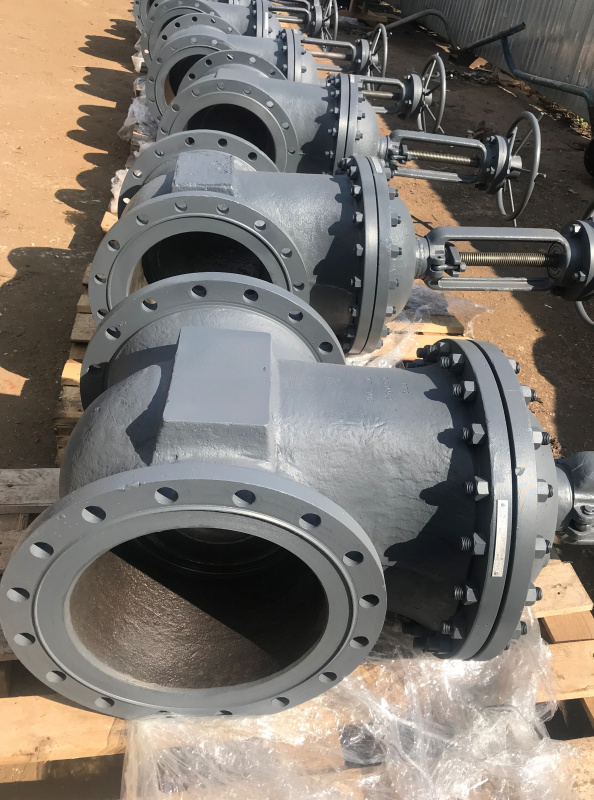

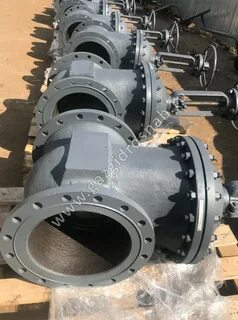

Задвижка 30с541нж Ду400 Ру16 стальная клиновая
30с541нж
Задвижка 30с541нж Ду400 Ру16 стальная клиновая
- Задвижки 30с541нж используются в качестве запорных устройств на трубопроводах, транспортирующих воду, газообразные вещества, нефтепродукты.
- Изготавливаются в литом корпусе.
- Срок службы не менее 10 лет.
от 61 000,00 Р
Номинальный диаметр DN:
Производитель:
Газгидроснаб
Поделиться:
Технические характеристики
Наименование: 30с541нж
Производитель: Газгидроснаб
Номинальный диаметр DN: 400
Материал уплотнения: металл-металл
Номинальное давление PN: 16
Класс герметичности по ГОСТ 9544-2015: A;B
Тип присоединения: фланцевый;приварной
Тип подачи рабочей среды: двусторонний
Материал корпуса: ст.20Л;ст.20;ст.09Г2С;коррозионностойкая сталь
Управление: маховик; редуктор; электропривод
Материал запорного органа: ст.20Л;ст.20;ст.09Г2С;коррозионностойкая сталь
Рабочая среда: вода;газ;пар;нефтепродукты
Габаритные размеры
Условное обозначение задвижек стальных клиновых
| ЗК | XХ. | Х. | ХХХ. | ХХ. |
|---|---|---|---|---|
| Тип управления | ||||
| Редуктор | Р | |||
| Электропривод | ЭП | |||
| Исполнение по присоединению к трубопроводу | ||||
| Фланцевое | Ф | |||
| Приварное | П | |||
| Номинальный диаметр | ||||
| DN | 400-1200 | |||
| Номинальное давление | ||||
| PN | 16 | |||
|
Особенности конструкции
-
Задвижка типа 30с541нж состоит из стального корпуса с уплотнительными кольцами, через который при открытом затворе осуществляется поток рабочей среды; крышки с сальником; узла затвора, непосредственно перекрывающего проходное сечение задвижки и бугельного узла.
-
Открытие и закрытие задвижки происходит вследствие вращения кулачковой втулки бугельного узла от узла управления , установленного непосредственно на задвижке. Вращательное движение кулачковой втулки,через закрепленную в нее резьбовую втулку, преобразуется в поступательное перемещение шпинделя вместе с затвором.
-
Задвижки поставляются со всей необходимой документацией и могут комплектоваться по требованию заказчика (КОФ)ответными фланцами, крепежом, паранитовыми прокладками, редуктором или электроприводом.
